Каталог маслоохладителей для гидравлики ASAHydraulik

Широкий ассортимент продукции ASA Hydraulik, модели 12/24 вольт, 220/380/690 вольт, гидромотор, специальные модели

Маслоохладители, теплообменники и комплектующие для гидросистем различных типов

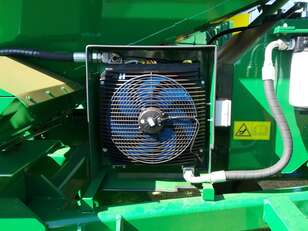

Маслоохладители
с эл.приводом 12/24 В

Охладители возможно оснастить датчиком и температурным реле управления.

Основные рабочие параметры:

Рабочее давление охладителя : 26 бар
Поток масла: от 20 литр/мин до 350 литр/мин

Внутренний байпас:
Возможные варианты (0,5 бар / 5 бар)

Маслоохладители
с эл.приводом 220/380 В

Охладители возможно оснастить датчиком и температурным реле управления.

Основные рабочие параметры:
Рабочее давление охладителя : 26 бар
Поток масла: от 20 литр/мин до 600 литр/мин

Внутренний байпас:
Возможные варианты (0,5 бар / 5 бар)

Маслоохладители
с гидроприводом

Основные рабочие параметры:
Рабочее давление : 26 бар
Номинальный расход : от 20 л/мин до 800 л/мин

Гидравлический мотор:
Гидромотор: объем от 8 до 35 см3

Внутренний байпас:
Возможные варианты (0,5 бар / 3,5 бар)

Маслоохладители

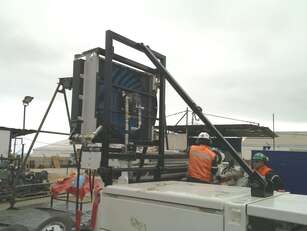

с большим теплосъемом

Модели с приводом 220/380/690 вольт или гидромотором

Основные рабочие параметры:

Рабочее давление охладителя : 26 бар
Поток масла: Модель до 800 литр/мин
Отводимое тепло до 300 кВт

Автономная система охлаждения серии СС

Маслоохладители серии CC представляют собой автономную систему охлаждения со встроенным циркуляционным насосом.

Основные рабочие параметры:

Рабочее давление теплообменника : 10 бар
Номинальный расход : 30 л/мин, 60 л/мин

Маслоохладители с баком 12 л, 12/24 В.

Система охлаждения серии ECO состоит из гидравлического бака 12 л, фильтра и маслоохладителя серии TT11.

Основные рабочие параметры:

Рабочее давление : 26 бар
Номинальный расход : 200 л/мин
Масса: 25 кг
Рабочие порты(подключение шлангов через фланцы): G 1 1/4"
Напряжение питания: 12 или 24 DC
Мощность двигателя: 0,25 кВт

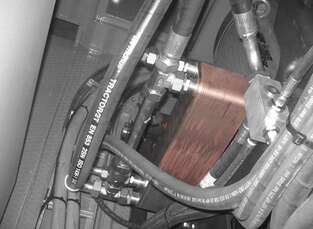

Паяныe пластинчатые теплообменники серии E

Пластинчатые теплообменники серии E предназначены для охлаждения гидравлического масла, путем конвекции, с такими средами, как вода, воздух, пар или газ.

Основные рабочие параметры серии Е:
• Максимальное давление : 30 бар
• Расход гидравлического масла : до 550 л/мин

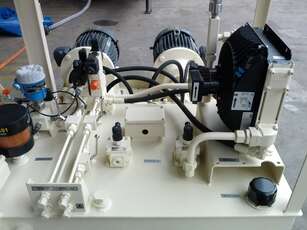

Модульная система
H-cube

H-cube - это модульная система, со следующими вариантами:

4 размера охладителя
3 размера бака (17л, 23л, 30л)
Обратный фильтр, Фильтр всасывающей линии
3 типа привода вентилятора (12/24 Вольт, гидромотор)
Наличие индикатора
Датчик, пусковое реле
Наличие байпасного клапана

Серия AS 220/400 В.

Серия AS — это многоцелевая система охлаждения.

Основные характеристики:
Поток масла: до 150 литр/мин
Рабочее давление: 26 бар (статическое)
Компактные размеры
Наличие регулятора температуры

Компенсатор

Компенсатор – это устройство, позволяющее гасить колебания, вибрации, шумы и компенсировать смещения, как в продольном, так и в поперечном направлении.

Рабочие диапазоны
Внутри NBR/CR
Снаружи CR
Фланец Сталь
Максимальное рабочее давление 0,2 до 1,5 бар

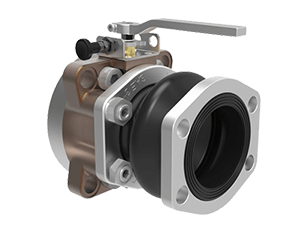

Фланцевая задвижка, комплект

Всасывающее устройство ASA представляет собой компактный блок в гидравлической системе. Фланец-бабочка ASA с соединениями по стандарту SAE совместим с упругим элементом (резиновым компенсатором), обеспечивает компенсацию и простоту соединения с портом насоса.

Фланцевая задвижка
Компенсатор
Фланец для монтажа

Фланцевые задвижки

Рабочие диапазоны

Материалы

Дополнительные комплектующие

Монтаж фланцев 360 градусов

Система Asa Rail является первой в мире гибкой системой монтажа и подключения для воздушных маслоохладителей. Система позволяет свободно выбирать направления портов.
Каждый порт на радиаторе имеет три направления. Такая концепция в конструкции радиатора обеспечивает новые направления манёвренности стандартным охладителям.

Защитный корпус

и гасители вибрации

В различных ситуациях, при проведении сборочных работ, защитный корпус используют с целью упростить и удешевить работы по монтажу. Механическое напряжение, в особенности, это относится к передвижной технике, можно снизить при помощи амортизаторов, которые располагаются между корпусом и охладителем.

Гасители вибрации АSА – это резиново-металлические элементы, предназначенные для того, чтобы
гасить ударные нагрузки на элементы системы с целью защитить их и продлить срок эксплуатации
системы.
