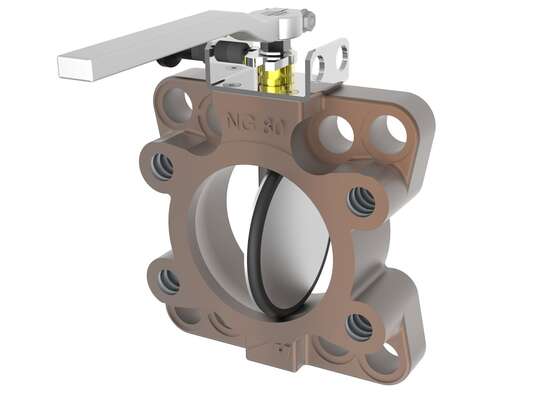

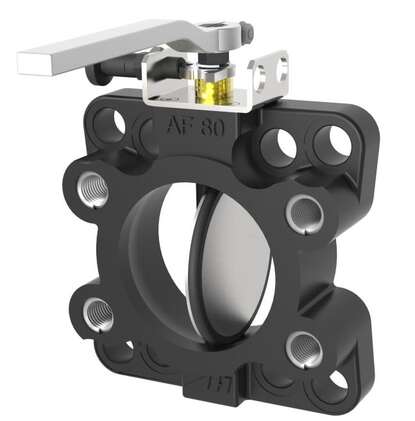

Фланец бабочка ASA с соединениями по стандартам SAE и DIN совместим с упругим элементом (резиновым компенсатором), обеспечивает компенсацию и простоту соединения с портом насоса. При помощи нового механизма можно изменить положение рычага. Направление ручки (по часовой стрелке или против часовой стрелки) меняется поворотом кронштейна переключателя.
Соединительный фланец можно приварить только до монтажа
(после демонтажа) фланца бабочки.

Рабочие диапазоны
Макс. рабочее давление 7 бар
Макс. перепад давления 6 бар
Диапазон температур -20°C до +80°C
Материалы
Корпус Алюминий
Рычаг Сталь
Дисковый клапан Алюминий
Уплотнение Бутадиен-нитрильный каучук
Дополнительные возможности
Ограничительный переключатель: Механический или индуктивный

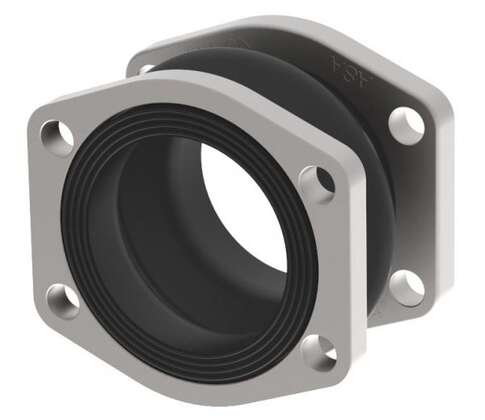

Компенсатор резиновый представляет собой эластичный соединительный элемент с поворотными фланцами по стандарту SAE. Компенсатор – это устройство, позволяющее гасить колебания, вибрации, шумы и компенсировать смещения, как в продольном, так и в поперечном направлении.
Конструкция
Ровная поверхность компенсатора резинового вулканизируется к тканевому слою (внутри и снаружи) резиновой части. Наружный слой устойчив к атмосферному воздействию и защищает тканевой слой от старения, износа и коррозии. Внутренний слой резиновой части выполнен из бутадиеннитрильного каучука (BUNA-N). Так как с обеих сторон компенсаторы имеют зажимные фланцы, применять дополнительные уплотняющие элементы не требуется.

Рабочие диапазоны
Внутри NBR/CR
Снаружи CR
Фланец Сталь
Максимальное рабочее давление 0,2 до 1,5 бар
